메타 MTIA 300 공개 — 자체 학습칩 통신속도 GPU 대비 3.9배, 브로드컴 합작 핵심 정리

메타(Meta)가 자체 개발한 첫 학습 전용 AI 반도체 메타 MTIA 300을 공식 공개했다. 메타 엔지니어링 공식 블로그는 2026년 8월 24일, 메타 MTIA 300이 랭킹·추천 모델 학습에 최적화된 첫 세대 칩이며 통신 성능을 반도체 설계의 최우선 순위로 삼았다고 밝혔다. 이는 메타가 그동안 GPU에 의존해 온 대규모 추천 시스템 학습 인프라를 자체 실리콘으로 옮기는 전환점으로 평가된다.

메타는 2026년 3월 브로드컴(Broadcom)과 공동 개발한 MTIA 300·400·450·500 등 네 세대 칩 로드맵을 한꺼번에 공개한 바 있다. 그중 메타 MTIA 300은 이미 프로덕션 환경에 투입돼 랭킹·추천 모델 학습을 담당하고 있으며, 톰스하드웨어(Tom’s Hardware) 보도에 따르면 나머지 세 칩은 추론(inference) 워크로드에 집중하는 후속 세대로 자리매김한다. 이 글은 메타 MTIA 300의 설계 철학, 아키텍처, 실측 성능, 그리고 메타 전체 반도체 전략에서 메타 MTIA 300이 차지하는 위치를 정리한다.

메타 MTIA 300이란 무엇인가 — 첫 자체 학습 전용 AI 칩의 등장

이 단원은 메타 MTIA 300이 어떤 배경에서 등장했고, 기존 메타의 추론용 칩들과 무엇이 다른지를 다룬다.

메타 MTIA 300 AI 학습 칩 공식 이미지 — 메타가 공개한 메타 MTIA 300 공식 이미지 (출처: Meta Engineering 공식 블로그, engineering.fb.com, 2026.08.24)

메타는 2020년대 중반부터 자체 개발 AI 가속기인 MTIA(Meta Training and Inference Accelerator) 시리즈를 운용해 왔다. 다만 이전 세대는 대부분 추론(inference) 워크로드, 즉 이미 학습이 끝난 모델을 서비스에 적용하는 단계에 초점을 맞췄다. 메타 엔지니어링 공식 블로그에 따르면 메타 MTIA 300은 이 계보에서 처음으로 학습(training)을 정면으로 겨냥한 칩이라는 점에서 의미가 다르다. 페이스북·인스타그램 피드에 올라오는 숏폼 영상이나 친구 게시물처럼 사람마다 다르게 보여지는 개인화 콘텐츠를 결정하는 랭킹·추천 모델을 학습시키는 것이 메타 MTIA 300의 임무다.

메타가 굳이 학습용 칩을 별도로 설계한 이유는 추천 모델의 구조적 특성에 있다. 대형언어모델(LLM)은 압도적인 부동소수점 연산량(FLOPs)이 병목이 되는 반면, 추천 모델은 계산량보다 가속기 사이의 통신 속도가 병목이 된다는 것이 메타의 설명이다. 추천 모델의 임베딩 테이블(embedding table)은 전체 파라미터의 99% 이상을 차지할 수 있고, 이를 수백 개의 가속기에 분산해 학습시키려면 AllReduce·AllToAll·AllGather 같은 집단 통신(collective communication) 연산이 끊임없이 발생한다. 기존 GPU에서는 이런 통신 연산이 학습 연산과 동일한 하드웨어 자원을 두고 경쟁하기 때문에, 비싼 가속기가 충분히 활용되지 못하고 유휴 상태로 남는 경우가 많았다.

메타 MTIA 300의 위치 — 4개 칩 로드맵의 시작점

톰스하드웨어 보도에 따르면 메타는 2026년 3월 MTIA 300·400·450·500으로 이어지는 4세대 칩 로드맵을 한 번에 공개했다. 이 중 메타 MTIA 300만 학습(랭킹·추천 모델)에 집중하고, 나머지 400·450·500 세 칩은 일반 AI 추론에 초점을 맞춘다는 점에서 역할이 뚜렷이 나뉜다. 메타 MTIA 300은 이미 프로덕션에 투입돼 있고, MTIA 400은 데이터센터 배치를 앞두고 실험실 테스트 단계에 있다.

스펙 측면에서 메타 MTIA 300은 모듈 열설계전력(TDP) 800W, HBM 대역폭 6.1TB/s, HBM 용량 216GB를 갖췄다. 후속 칩으로 갈수록 성능이 가파르게 상승해, 메타 MTIA 300에서 MTIA 500까지 HBM 대역폭은 4.5배, 연산 성능(FLOPs)은 25배까지 늘어난다고 메타 측은 설명했다. MTIA 450은 HBM 대역폭이 MTIA 400의 두 배에 달해 기존 상용 제품보다 훨씬 높다는 표현까지 사용했는데, 이는 사실상 엔비디아 H100·H200을 겨냥한 비교로 해석된다.

톰스하드웨어는 이 발표가 메타와 AMD 사이의 1000억 달러 규모 장기 AI 인프라 계약이 공개된 지 불과 2주 뒤에 나왔다는 점도 짚었다. 메타가 추론 영역에서는 AMD와, 학습·추론 자체 실리콘에서는 브로드컴과 손잡으며 엔비디아 의존도를 낮추려는 다층적 전략을 펴고 있다는 뜻이다. 메타 MTIA 300은 이 다층 전략의 첫 실전 투입 사례라는 점에서 상징성이 크다.

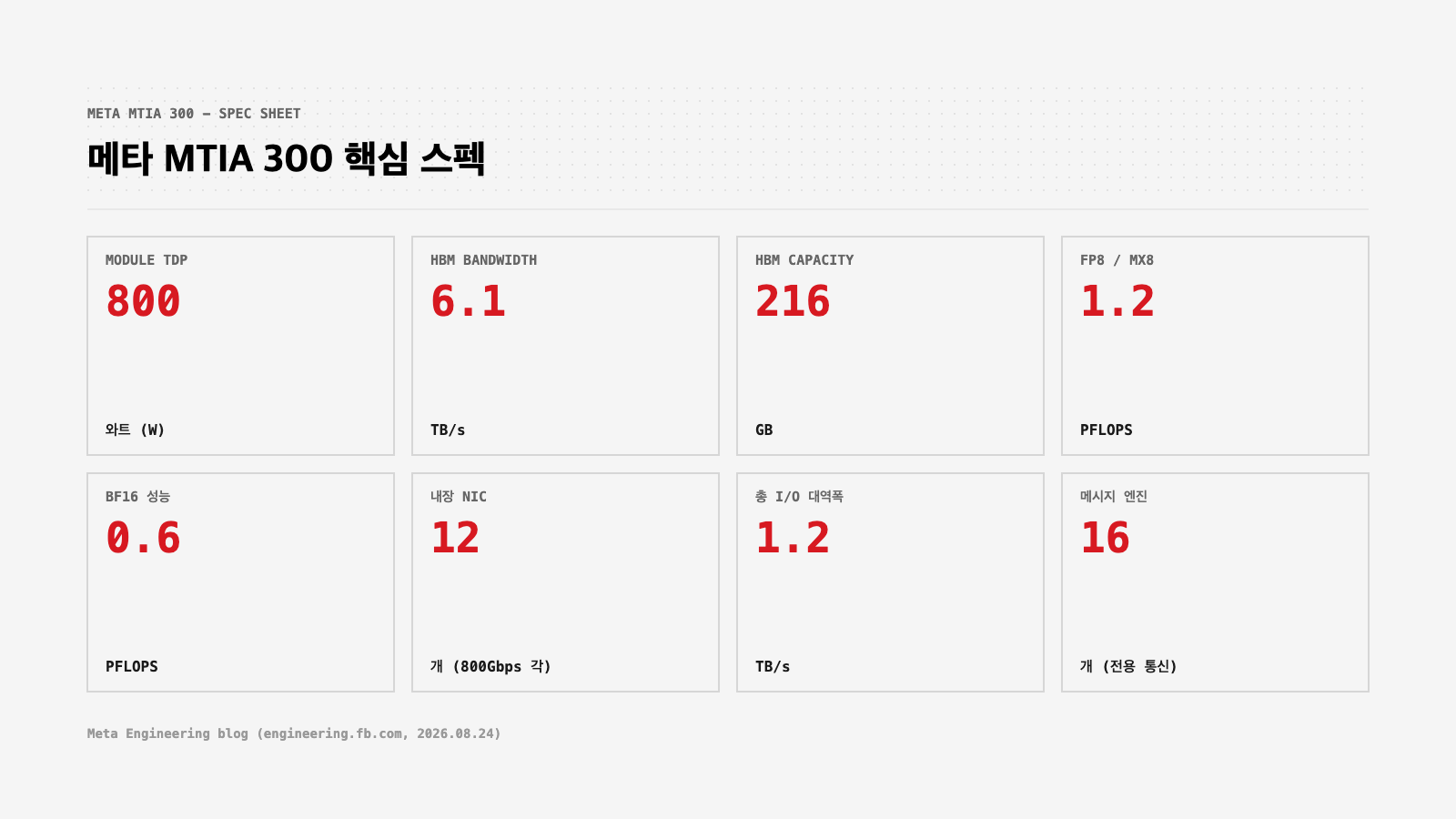

메타 MTIA 300 핵심 스펙 인포그래픽 — 메타 MTIA 300 핵심 스펙 요약 (출처: Meta Engineering 공식 블로그·Tom’s Hardware 자료 재구성)

통신을 최우선으로 설계한 이유 — NIC를 칩 안으로 가져온 발상

이 단원은 메타 MTIA 300이 네트워크 인터페이스를 칩 패키지 안에 직접 통합한 방식과 그 의미를 다룬다.

전통적인 GPU 아키텍처에서는 가속기와 네트워크 카드(NIC) 사이에 반드시 호스트 CPU가 끼어들어 트래픽을 중계한다. 메타 엔지니어링 블로그는 메타 MTIA 300에서는 네트워크 인터페이스가 칩 패키지 자체 안에 존재한다고 설명하며, 이 구조가 호스트·디바이스·NIC로 이어지는 병목을 근본적으로 제거한다고 밝혔다. 통신메타 MTIA 300 바깥의 별도 부품을 거치지 않고 칩 내부에서 곧바로 처리된다는 뜻이다.

구체적으로 메타 MTIA 300은 두 개의 네트워크 칩렛(chiplet)을 품고 있고, 각 칩렛에는 커스텀 800Gbps RDMA NIC가 6개씩, 총 12개가 내장돼 있다. 이를 모두 합치면 PCIe 버스를 단 한 번도 거치지 않고 오가는 총 1.2TB/s의 입출력(I/O) 대역폭이 확보된다.

12개의 800Gbps RDMA NIC, 1.2TB/s의 의미

같은 12개의 이더넷 기반 NIC로 랙 내부(스케일업, 최대 1TB/s)와 랙 간(스케일아웃, 200GB/s) 통신을 모두 처리한다는 것이 메타 MTIA 300 네트워킹 설계의 또 다른 특징이다. 이렇게 하나의 물리적 NIC 자원을 유연하게 나눠 쓰는 방식 덕분에, 모델의 요구 조건이 바뀌더라도 하드웨어를 교체하지 않고 네트워크 구성만 재조정하면 대응할 수 있다.

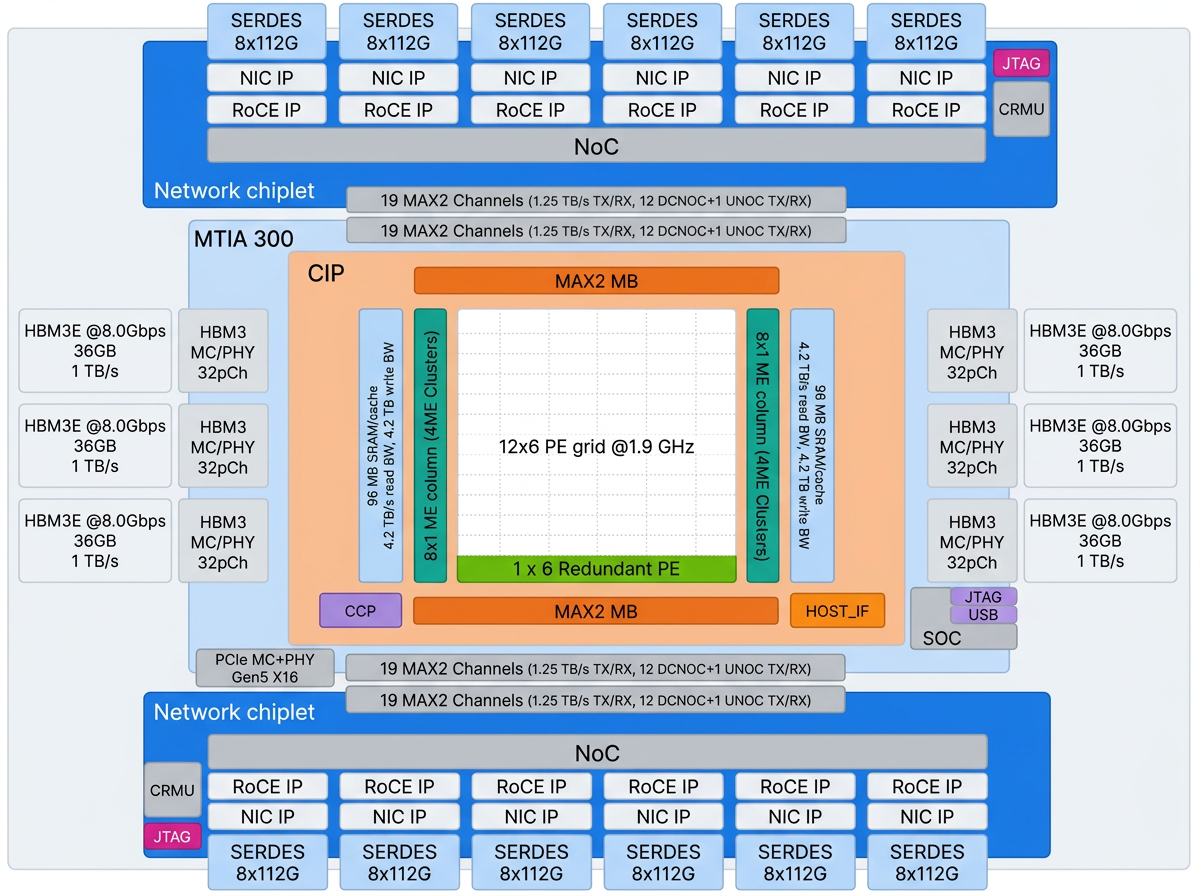

메타 MTIA 300 칩 아키텍처 다이어그램 — 네트워크 칩렛이 패키지 내부에 통합된 구조 (출처: Meta Engineering 공식 블로그, engineering.fb.com, 2026.08.24)

일반적인 서버라면 가속기 12장에 각각 800Gbps NIC를 별도로 꽂아야 확보할 수 있는 네트워킹 용량을, 메타 MTIA 300은 칩 한 개 안에서 구현한 셈이다. 이는 랙 단위 배선 복잡도를 줄이는 동시에, 스케일업과 스케일아웃 트래픽이 물리적으로 분리된 기존 구조보다 훨씬 유연한 대역폭 배분을 가능하게 한다. 메타는 이 유연성이 향후 모델 아키텍처가 바뀌어도 같은 칩을 계속 활용할 수 있게 해주는 핵심 요소라고 강조했다.

익스프레스 도어벨 — 800나노초를 아끼는 설계

메타는 트랜잭션당 지연을 최소화하기 위해 익스프레스 도어벨(express doorbell)이라는 기법을 도입했다. 일반적으로 가속기가 네트워크에 작업을 요청하려면 별도의 메모리 읽기 동작(도어벨 신호)이 필요한데, 메타 MTIA 300은 작업 요청을 기록하는 동작 자체가 도어벨 역할을 겸하도록 설계해 이 메모리 읽기 한 번을 아꼈다. 메타 측은 이 최적화로 연산 하나당 약 800나노초(ns)를 절감했다고 밝혔다.

800나노초라는 숫자는 사람이 느끼기엔 무의미할 정도로 짧지만, 초당 수백~수천 번의 통신 연산이 반복되는 추천 모델 학습에서는 누적 효과가 상당하다. 특히 40개, 100개 단위로 가속기를 묶어 학습을 돌리는 대규모 클러스터에서는 이런 미세 지연의 절감이 전체 학습 시간 단축으로 직결된다.

이 설계는 메타가 스스로 통신 라이브러리를 하드웨어와 함께 처음부터 공동 설계했다고 표현한 대목과 맞닿아 있다. 뒤에서 다룰 HCCL이 바로 이 익스프레스 도어벨 같은 하드웨어 특성을 최대한 활용하도록 만들어진 통신 소프트웨어 스택이다.

연산과 통신을 분리하다 — 16개의 메시지 엔진

이 단원은 메타 MTIA 300이 연산 코어와 통신 처리를 물리적으로 분리한 방식, 그리고 그 결과로 얻은 성능 격리 효과를 다룬다.

GPU에서는 NCCL 같은 통신 라이브러리가 집단 통신을 GPU 커널 형태로 실행한다. 이 커널은 학습 연산에도 필요한 스트리밍 멀티프로세서를 그대로 소비하기 때문에, 집단 통신과 학습 커널이 동시에 돌아가면 두 작업 모두 느려진다. 메타는 이 구조적 문제를 메타 MTIA 300에서 완전히 다른 방식으로 풀었다.

메타 MTIA 300은 연산을 담당하는 12×6 격자의 처리 요소(Processing Element, PE) 그리드와 별개로, 통신만 전담하는 16개의 메시지 엔진(Message Engine, ME)을 갖췄다. 연산 자원과 통신 자원이 물리적으로 분리돼 있다는 뜻이다.

PE 그리드와 ME의 역할 분담

메타 엔지니어링 블로그에 따르면 각 메시지 엔진은 세 가지 구성 요소로 이뤄진다. 작업을 조율하는 RISC-V 코어, 요청을 올바른 NIC로 라우팅하는 NIC 인터페이스, 그리고 128바이트/사이클 속도로 리덕션(reduction) 연산을 수행하는 근접 메모리 컴퓨트(Near-Memory Compute, NMC) 블록이다.

이 NMC 블록들은 HBM과 캐시 바로 옆, 칩의 가장자리에 배치돼 있다. 16개의 NMC를 모두 합치면 2.8TB/s가 넘는 리덕션 처리량을 낸다고 메타는 밝혔는데, 이는 칩의 총 I/O 대역폭(1.2TB/s)보다 두 배 이상 높은 수치다. 덕분에 AllReduce·ReduceScatter 같은 집단 통신 연산을 연산 그리드를 건드리지 않고도 네트워크 속도 그대로(line-rate) 처리할 수 있다.

즉 메타 MTIA 300에서는 통신 요청이 들어오면 이를 처리하는 주체가 학습 연산을 담당하는 PE가 아니라 별도의 ME라는 것이다. 두 자원이 물리적으로 격리돼 있기 때문에, 한쪽이 바쁘다고 다른 쪽의 성능이 깎이는 일이 구조적으로 줄어든다.

GPU는 왜 통신 중 20% 이상 느려지는가

메타 엔지니어링 블로그가 공개한 실측치에 따르면, 대규모 GEMM(행렬곱) 연산과 집단 통신을 동시에 돌렸을 때 이 칩의 연산 처리량 저하는 0.5% 미만이었다. 같은 조건에서 전통적인 GPU는 연산과 통신이 같은 자원을 두고 경쟁하기 때문에 20%가 넘는 성능 저하를 겪을 수 있다고 메타는 설명했다.

이 차이는 숫자로 보면 작아 보이지만, 실제 학습 파이프라인에서는 누적된다. 하루에도 수천 스텝을 반복하는 대규모 추천 모델 학습에서 매 스텝 20%씩 손실되는 연산 자원은 결국 클러스터를 훨씬 더 많이 사서 메워야 하는 비용으로 돌아온다. 메타가 통신·연산 분리 설계에 처음부터 공을 들인 이유가 바로 여기에 있다.

메타는 이를 근접 완벽한 격리(near-perfect isolation)라고 표현했다. 통신 하드웨어를 아예 별도로 떼어 놓았기 때문에 가능한 결과이며, 이는 이 반도체 설계 전체를 관통하는 원칙 — 통신을 연산의 부산물이 아니라 대등한 1급 설계 대상으로 다룬다는 원칙 — 이 실제 수치로 증명된 사례이기도 하다.

HCCL — 하드웨어와 함께 설계된 통신 라이브러리

이 단원은 해당 칩과 함께 개발된 통신 라이브러리 HCCL의 작동 방식과, 이것이 기존 파이토치(PyTorch) 생태계와 어떻게 맞물리는지를 다룬다.

이 칩의 하드웨어만큼 중요한 것이 소프트웨어 스택이다. 메타는 HCCL이라는 통신 라이브러리를 처음부터 이 반도체과 함께 공동 설계했다고 밝혔다. 범용 GPU용 라이브러리를 나중에 이식한 것이 아니라, 칩 설계 단계부터 통신 소프트웨어를 같이 그렸다는 뜻이다.

메타 엔지니어링 블로그는 이를 두고 통신을 범용 연산 코어가 처리하는 사후적인 일이 아니라, 칩 설계의 1급 시민으로 만들었다고 설명했다. HCCL과 해당 칩의 메시지 엔진은 서로를 전제로 만들어졌기 때문에, 하드웨어 따로 소프트웨어 따로 최적화하는 방식보다 훨씬 높은 효율을 낼 수 있다는 것이 메타의 주장이다.

“우리는 통신을 범용 연산 코어가 처리하는 부수적인 일이 아니라, 칩 설계의 1급 시민으로 만들었다.” — 메타 엔지니어링 공식 블로그, 이 칩 발표문 중

컴파일된 통신 모델의 작동 방식

HCCL의 핵심은 컴파일된 통신(compiled communication) 모델이다. 학습이 실행되는 도중에 호스트가 매번 통신을 지시하는 대신, HCCL은 각 집단 통신 연산을 명시적인 의존성을 가진 작업 큐 항목들의 완결된 하위 그래프로 미리 컴파일한다. 이렇게 컴파일된 작업은 메시지 엔진들에 전달돼 완전히 자율적으로 실행된다.

즉 CPU는 명령을 HBM에 복사해 넣는 순간까지만 관여하고, 그 이후에는 더 이상 개입하지 않는다. 실행 중간에 매번 호스트에 물어보는 방식보다 지연이 훨씬 짧고, 대규모 클러스터로 확장했을 때 호스트가 병목이 되는 상황도 피할 수 있다.

Meta @Scale 공식 채널 — “Co-Designing Communication for AI Accelerators” (Rajeev Nair, Wes Bland 발표) — 이 반도체과 HCCL을 함께 설계한 배경을 다룬 공식 영상

메타는 HCCL이 위상(topology)을 인식하는 알고리즘을 선택해, 스케일업과 스케일아웃 사이의 비대칭적인 대역폭 차이를 활용한다고 설명했다. 대역폭이 제한적인 랙 간 트래픽을 최소화하는 방향으로 자동으로 경로를 잡아준다는 뜻이다. 추론 워크로드를 위해서는 PE가 익스프레스 도어벨을 통해 직접 작업을 제출하는 단방향 통신 경로와, 그래프 실행을 끊지 않으면서 병렬 스트림에서 하드웨어 오프로드 통신을 트리거하는 디바이스 트리거 집단 통신 경로도 추가로 개발했다.

파이토치 생태계와의 통합

HCCL은 파이토치의 c10d, torchcomms 인터페이스와 자연스럽게 통합된다. torch.compile로 추적된 집단 통신은 연산 연산자들과 함께 하나의 그래프로 컴파일된다. 이는 개발자가 별도의 해당 칩 전용 코드를 새로 짜지 않아도, 기존 파이토치 코드가 거의 그대로 동작한다는 의미다.

실제로 메타는 프로덕션 모델을 GPU와 이 칩 양쪽에 동시에 배포할 수 있는 소프트웨어 구조를 유지하고 있다고 밝혔다. 하드웨어를 바꿔도 모델 코드를 새로 작성할 필요가 없다는 것은, 대규모 서비스 기업이 특정 반도체 공급망 리스크에서 자유로워질 수 있다는 뜻이기도 하다.

메타는 HCCL의 상세 설계를 담은 논문을 2026년 ISCA(International Symposium on Computer Architecture) 학회에서 발표했고, 후속 논문은 같은 해 SC26(슈퍼컴퓨팅 학회)에 게재될 예정이라고 밝혔다. 학계 검증 절차를 거친다는 점에서 이 발표가 마케팅 수사에 그치지 않는다는 근거로 볼 수 있다.

실제 성능 — 1500억 파라미터 모델에서 확인된 3.9배

이 단원은 메타가 실제 프로덕션 환경에서 측정한 이 반도체의 성능 수치와, 이 수치가 나온 조건을 다룬다.

메타 엔지니어링 블로그는 해당 칩이 한 랙 안에서 최대 940GB/s의 통신 대역폭을 달성한다고 밝혔다. 더 중요한 것은 실제 서비스 환경에서 측정한 수치다. 1500억 파라미터 규모의 프로덕션 추천 모델을 40개의 가속기에 걸쳐 학습시켰을 때, 이 칩의 전체 통신 처리 시간은 동급 GPU 클러스터보다 3.9배 빨랐다.

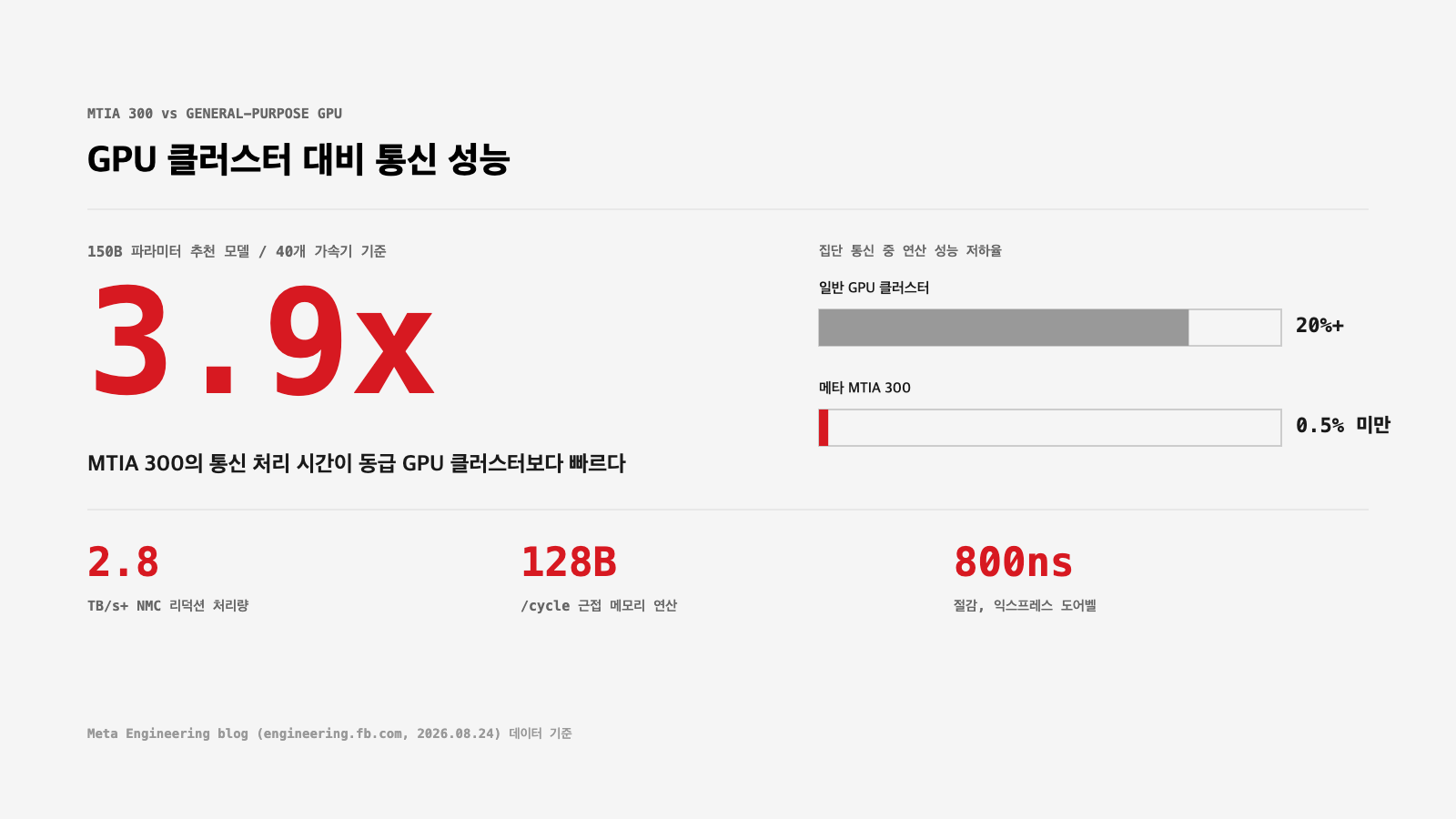

이 반도체 GPU 대비 통신 성능 비교 인포그래픽 — 해당 칩과 일반 GPU 클러스터의 통신 성능 비교 (출처: Meta Engineering 공식 블로그, engineering.fb.com, 2026.08.24)

프로덕션 환경 벤치마크 수치

3.9배라는 수치가 의미 있는 이유는 이것이 실험실 벤치마크가 아니라 메타의 실제 서비스에 쓰이는 프로덕션 모델을 기준으로 측정됐다는 점이다. 앞서 살펴본 근접 완벽한 격리(0.5% 미만의 연산 저하)와 결합하면, 이 칩은 같은 학습 작업을 더 짧은 시간에, 더 적은 유휴 자원으로 끝낼 수 있다는 뜻이 된다.

메타는 이미 수십만 개의 MTIA 칩을 자사 앱 전반의 추론 워크로드에 배치했다고 밝힌 바 있다. 이 반도체이 학습 단계에서도 비슷한 규모로 확대 배치된다면, 페이스북·인스타그램의 추천 모델 학습 주기 자체가 단축될 가능성이 있다.

다만 이 수치는 메타 자체 인프라와 모델 구조에 최적화된 조건에서 나온 결과라는 점은 감안할 필요가 있다. 해당 칩이 다른 기업의 이질적인 추천 모델 아키텍처에서도 동일한 배수의 성능 향상을 낼지는 별도로 검증돼야 할 영역이다.

HBM 용량과 배치 크기의 관계

이 칩은 216GB에 이르는 HBM3E 메모리를 탑재했다. 이만큼 넉넉한 메모리 용량은 로컬 배치 크기를 키울 수 있게 해주고, 그 결과 필요한 학습기(trainer) 수와 통신 오버헤드를 함께 줄여준다는 것이 메타의 설명이다.

또한 이 반도체은 CPU와 가속기의 비율이 1대1로 설계돼, 연산 집약적인 옵티마이저(optimizer) 연산을 CPU로 오프로드할 수 있다. 여기에 높은 네트워크 대역폭 덕분에 더 높은 정밀도(precision)의 데이터 타입을 유지하면서도 통신 병목을 피할 수 있다는 것도 메타가 강조한 대목이다.

이 세 가지 요소 — 큰 HBM 용량, CPU 오프로드, 높은 대역폭 — 는 개별적으로 보면 흔한 하드웨어 스펙 항목처럼 보이지만, 메타는 이들을 통신 우선 설계라는 하나의 철학 아래 서로 맞물리도록 설계했다고 설명했다. 부품 하나하나를 따로 떼어 최적값을 찾는 대신, 시스템 전체를 하나의 문제로 놓고 공동 설계(co-design)했다는 것이 해당 칩 프로젝트의 근본적인 접근법이다.

메타의 반도체 전략 — 브로드컴, 그리고 엔비디아 이후

이 단원은 이 칩이 메타의 전체 반도체 조달 전략 안에서 어떤 자리를 차지하는지, 그리고 이 전략이 업계 전반에 던지는 함의를 다룬다.

이 반도체은 단독으로 존재하는 칩이 아니라, 세레브라스의 AI 추론 가속기 CS-4처럼 최근 잇따르는 커스텀 AI 반도체 발표 흐름의 한 축이다. 엔비디아 GPU에 대한 의존을 낮추려는 시도는 메타뿐 아니라 여러 빅테크가 동시에 추진하는 방향이며, 메타는 그 중에서도 학습·추론을 역할별로 나눠 칩을 세분화하는 전략을 택했다.

또한 메타는 이미 애저(Azure) 등 외부 클라우드 AI 인프라의 대형 고객이기도 한 만큼, 자체 실리콘 확대는 외부 클라우드 의존도를 함께 낮추는 이중 전략으로도 해석된다.

MTIA 400·450·500으로 이어지는 로드맵

메타는 앞으로 2년 안에 네 세대 칩을 순차 배치하겠다고 밝혔다. 각 세대의 역할과 특징은 다음과 같다.

해당 칩 — 랭킹·추천 모델 학습 전담, 이미 프로덕션 투입, TDP 800W·HBM 216GB
MTIA 400 — 범용 AI 워크로드 대응, 데이터센터 배치를 앞두고 실험실 테스트 진행 중
MTIA 450 — AI 추론 특화, HBM 대역폭이 MTIA 400의 두 배, 2027년 초 대규모 배치 목표
MTIA 500 — AI 추론 특화, HBM 용량 최대 80% 추가 확보, 2027년 하반기 대규모 배치 목표
MTIA 300 대비 MTIA 500은 HBM 대역폭 4.5배, 연산 성능 25배 향상
MTIA 400·450·500은 동일한 섀시·랙·네트워크 인프라를 공유해 세대 교체가 물리적으로 간단함

이런 모듈형 설계 덕분에 메타의 칩 교체 주기는 업계 평균인 1~2년보다 훨씬 빠른 약 6개월로 단축됐다고 톰스하드웨어는 전했다. 이 칩이 첫 학습용 칩으로서 이 빠른 반복 개발 체계의 시작점이 된 셈이다.

AMD와의 1000억 달러 계약이 보여주는 큰 그림

이 반도체 발표 두 주 전, 메타는 AMD와 1000억 달러 규모의 장기 AI 인프라 계약을 맺었다고 공개한 바 있다. 이 계약은 메타가 인스팅트(Instinct) 계열 AMD 가속기를 일부 추론 워크로드에 활용하는 내용을 담고 있다.

결과적으로 메타의 AI 반도체 포트폴리오는 브로드컴과 공동 개발한 자체 실리콘(MTIA 계열), AMD 인스팅트 가속기, 그리고 엔비디아 GPU라는 세 축으로 재편되고 있다. 한 공급사에 학습·추론 인프라 전체를 의존하지 않겠다는 명확한 신호로 읽힌다.

업계 관측통들은 이런 흐름이 AI 인프라 경쟁의 축을 범용 GPU 확보 경쟁에서 특정 워크로드에 맞춘 전용 실리콘 확보 경쟁으로 옮기고 있다고 본다. 구글이 TPU로, 아마존이 트레이니엄(Trainium)으로 걸어온 길을 메타도 MTIA로 뒤따르는 모양새이며, 해당 칩은 그 여정에서 학습이라는 새로운 영역을 처음 개척한 칩이다.

국내 AI 업계에 주는 시사점

이 단원은 이 칩 발표가 대규모 추천 시스템을 운영하는 국내 기업들에게 어떤 시사점을 주는지를 다룬다.

네이버·카카오·쿠팡·배달의민족처럼 대규모 개인화 추천을 서비스 핵심으로 삼는 국내 기업들도 메타와 근본적으로 비슷한 문제 — 방대한 임베드 테이블을 여러 장치에 분산하고, 통신 병목 때문에 값비싼 GPU가 놀게 되는 문제 — 를 안고 있다. 이 반도체처럼 자체 실리콘을 설계할 여력이 있는 기업은 극소수지만, 이 발표가 제시하는 문제의식 자체는 훨씬 넓은 범위에 적용된다.

당장 국내 기업 대부분은 자체 칩 대신 클라우드가 제공하는 가속기를 그대로 쓸 수밖에 없다. 그렇다 해도 메타가 공개한 설계 원칙 — 통신을 연산과 분리해 다루고, 소프트웨어 라이브러리를 하드웨어에 맞춰 최적화한다는 원칙 — 은 기존 GPU 클러스터의 통신 설정을 재점검하는 데도 참고할 만한 방향을 제시한다.

왜 지금 이 발표가 중요한가

생성형 AI 관련 뉴스가 대형언어모델의 성능 경쟁 위주로 소비되는 사이, 추천·랭킹 시스템처럼 실제 매출과 직결되는 AI 인프라 영역의 변화는 상대적으로 덜 조명돼 왔다. 이 반도체은 이 조용한 영역에서도 하드웨어 혁신이 활발히 진행되고 있다는 것을 보여주는 사례다.

또한 이번 발표는 AI 반도체 경쟁이 단순히 더 많은 GPU를 사는 문제가 아니라, 워크로드의 특성을 정확히 이해하고 그에 맞춰 칩을 설계하는 문제로 이동하고 있음을 보여준다. LLM 학습에 최적화된 칩과 추천 모델 학습에 최적화된 칩이 다른 설계 철학을 요구한다는 사실은, 앞으로 등장할 AI 반도체들이 더욱 워크로드별로 세분화될 것이라는 전망에 힘을 싣는다.

해당 칩은 아직 시작 단계다. 메타 스스로도 이 칩에서 확립한 설계 원칙 — 통신을 시스템 차원의 제약으로 다루고, 대역폭뿐 아니라 지연·메시지 처리율까지 최적화하는 접근 — 이 향후 등장할 차세대 실리콘의 토대가 될 것이라고 밝혔다. AI 추론이 추론형·에이전트형·긴 컨텍스트 작업으로 진화할수록 메시지는 더 작아지고 더 빈번해지며 지연에 더 민감해질 것이기 때문이다.

결국 이 칩이 던지는 메시지는 명확하다. AI 인프라 경쟁의 다음 단계는 단순히 더 빠른 연산 코어를 만드는 것이 아니라, 연산과 통신을 함께 설계하는 능력에서 갈릴 것이라는 점이다. 메타는 브로드컴과의 협력을 통해 이 능력을 가장 먼저 실전에 투입한 기업 중 하나가 됐고, 이 반도체은 그 첫 결과물로 기록될 전망이다.

지금까지 해당 칩의 등장 배경, 통신 우선 아키텍처, HCCL 소프트웨어 스택, 실측 성능, 그리고 메타의 반도체 전략 전반을 살펴봤다. 이 칩 하나로 AI 인프라 경쟁의 판도가 바뀌지는 않겠지만, 대규모 추천 시스템을 운영하는 모든 기업이 참고할 만한 설계 사례를 남긴 것만은 분명하다.

한눈에 보는 요약

이 칩은 메타가 처음 공개한 학습 전용 자체 AI 칩으로, 랭킹·추천 모델 학습에 특화됐다.
브로드컴과 공동 설계했으며, 네트워크 인터페이스(NIC)를 칩 패키지 안에 직접 통합한 것이 핵심 차별점이다.
800Gbps RDMA NIC 12개, 총 1.2TB/s I/O 대역폭, 16개의 전용 메시지 엔진(ME)을 갖췄다.
집단 통신과 연산을 동시에 처리해도 성능 저하가 0.5% 미만 — 전통적 GPU의 20%대와 대조적이다.
1500억 파라미터 프로덕션 추천 모델·40개 가속기 기준, 통신 처리 시간이 GPU 클러스터보다 3.9배 빠르다.
통신 라이브러리 HCCL은 하드웨어와 함께 공동 설계돼 파이토치 생태계와 자연스럽게 통합된다.
메타는 MTIA 300·400·450·500 네 세대 로드맵을 공개했으며, 300만 학습용이고 나머지는 추론에 집중한다.
메타는 브로드컴(자체 실리콘)·AMD(추론 일부)·엔비디아(GPU) 세 축으로 AI 반도체 포트폴리오를 재편하고 있다.
대규모 추천 시스템을 운영하는 국내 기업에게도 통신 우선 설계라는 문제의식은 참고할 만한 방향을 제시한다.
